Примеры конструкций из элементов серий “Spino” и “Info” с пояснениями
В данной статье мы приводим некоторые примеры конструкций, реализованных с помощью тросовых систем "Spino" и "Info" с указанием их комплектации и с пояснениями.
|

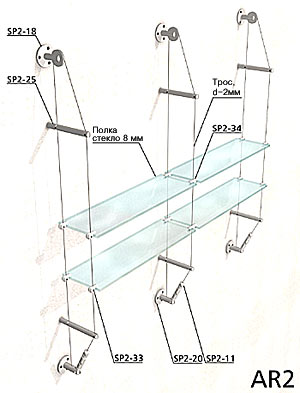

Пример AR2 Трос d-2 мм - 15 п/м SP2-11 - 3 шт. SP2-18 - 3 шт. SP2-20 - 3 шт. SP2-25 - 6 шт. SP2-33 - 8 шт. SP2-34 - 4 шт. Полка, стекло 8 мм - 4 шт. |
|

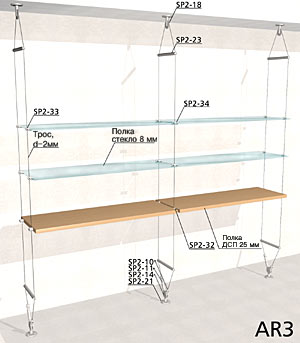

Пример AR3 Пример AR3 конструкции из тросовых систем Spino и Info Трос d-2 мм - 21 п/м SP2-18 - 3 шт. SP2-23 - 6 шт. SP2-10 - 3 шт. SP2-11 - 3 шт. SP2-14 - 3 шт. SP2-21 - 3 шт. SP2-33 - 12 шт. SP2-34 - 6 шт. Полка, ст.8 мм - 4 шт. Полка, ДСП 25 мм - 4 шт. |
|

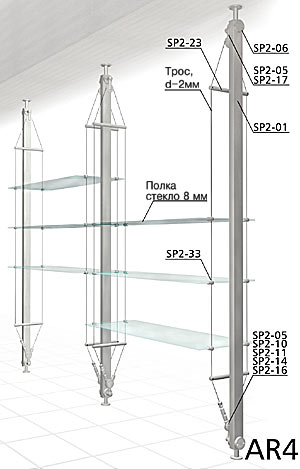

Пример AR4 Трос d-2 мм - 22 п/м SP2-01 - 3 шт. SP2-04 - 6 шт. SP2-05 - 8 шт. SP2-06 - 4 шт. SP2-10 - 4 шт. SP2-11 - 4 шт. SP2-14 - 4 шт. SP2-16 - 4 шт. SP2-17 - 4 шт. SP2-23 - 8 шт. SP2-33 - 24 шт. Полка, ст.8 мм - 6 шт. |
|

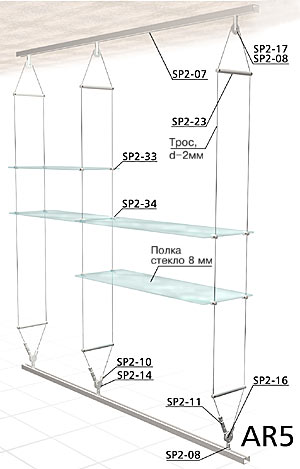

Пример AR5 Трос d-2 мм - 18 п/м SP2-08 - 6 шт. SP2-23 - 6 шт. SP2-10 - 3 шт. SP2-11 - 3 шт. SP2-14 - 3 шт. SP2-21 - 3 шт. SP2-33 - 12 шт. SP2-34 - 2 шт. SP2-17 - 3 шт. SP2-07 - 3,5 п/м Полка, ст.8 мм - 4 шт. |
|

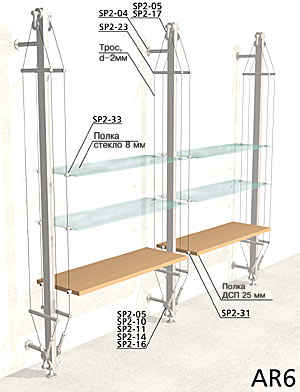

Пример AR6 Трос d-2 мм - 33п/м SP2-01 - 3 шт. SP2-04 - 9 шт. SP2-05 - 8 шт. SP2-06 - 4 шт. SP2-10 - 4 шт. SP2-11 - 4 шт. SP2-14 - 4 шт. SP2-16 - 4 шт. SP2-17 - 4 шт. SP2-23 - 8 шт. SP2-33 - 16 шт. SP2-31 - 8 шт. Полка, ст.8 мм - 4 шт. Полка, ДСП-25 мм - 2 шт. |
|

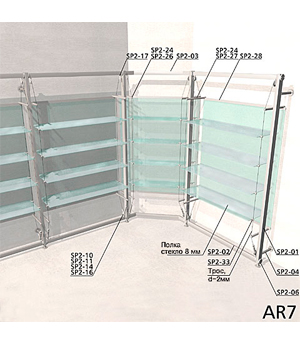

Пример AR7 Трос d-2 мм - 33 п/м SP2-01 - 4 шт. SP2-02 - 4 шт. SP2-03 - 2 шт. SP2-04 - 8 шт. SP2-05 - 4 шт. SP2-10 - 6 шт. SP2-11 - 6 шт. SP2-14 - 6 шт. SP2-16 - 6 шт. SP2-17 - 6 шт. SP2-24 - 12 шт. SP2-26 - 4 шт. SP2-27 - 8 шт. SP2-28 - 4,5 п/м SP2-33 - 48 шт. Полка, ст.8 мм, для угловой секции - 4 шт. Полка, ст.8 мм, для прямых секций - 8 шт. Расчет приведен для двух прямых секций и одной угловой |
|

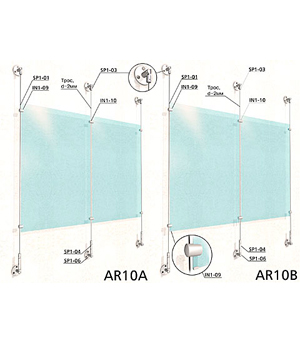

Примеры AR10A и AR10B Трос d-2 мм - 3 п/м SP1-03 - 3 шт. SP1-04 - 3 шт. SP1-06 - 6 шт. IN1-09 - 4 шт. IN1-10 - 2 шт. Вертикальное полотно - 2 шт. |
|
Расчет приведен для двух примеров. Отличием примера AR10B от AR10A является использование в качестве вертикального полотна стекла или другого материала большого веса, для чего дополнительно на каждое полотно в его нижнюю часть устанавливаются два элемента IN1-09/6мм или IN1-09/10мм (см. выноски на примере AR10B), в зависимости от веса полотен. Элементы IN1-09/6мм и IN1-09/10мм устанавливаются в держатели вертикальной панели (IN1-09 и IN1-10). |
|
 |

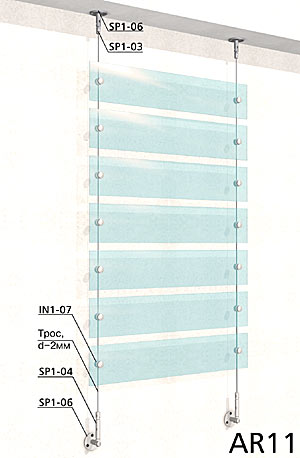

Пример AR11 Трос d-2 мм - 3 п/м SP1-03 - 2 шт. SP1-04 - 2 шт. SP1-06 - 4 шт. IN1-07 - 14 шт. Горизонтальное полотно - 7 шт. |
 |

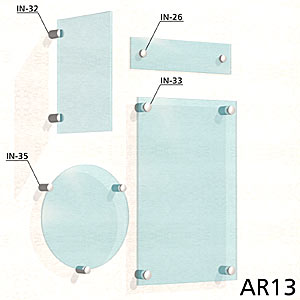

Пример AR13 Пример AR13 А IN-32 - 2 шт. Вертикальное полотно - 1 шт. Пример AR13 С IN-26 - 2 шт. Вертикальное полотно - 1 шт. Пример AR13 B IN-35 - 2 шт. Вертикальное полотно - 1 шт. Пример AR13 D IN-33 - 2 шт. Вертикальное полотно - 1 шт. |
|
В примерах AR13 A и AR13 С установка вертикальной панели производится без сверления в ней отверстий. В примерах AR13 B и AR13 D крепежные элементы устанавливаются в заранее просверленные отверстия вертикальной панели. |
|
 |

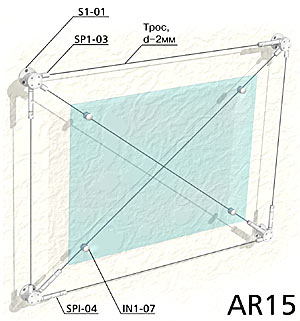

Пример AR15 Трос d-2мм - 7 п/м S1-01 - 4 шт. SP1-03 - 6 шт. SP1-04 - 6 шт. IN1-07 - 4 шт. Вертикальное полотно - 1 шт. Установка крепежных элементов производится в заранее просверленные отверстия вертикальной панели. |
 |

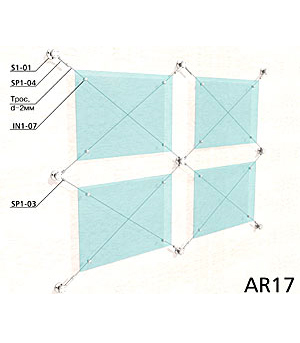

Пример AR17 Трос d-2мм - 10 п/м S1-01 - 9 шт. SP1-03 - 8 шт. SP1-04 - 8 шт. IN1-07 - 12 шт. Вертикальное полотно - 4 шт. |
|
Установка крепежных элементов производится в заранее просверленные отверстия вертикальных панелей. |
|
