Примеры конструкций из элементов серий “Spino” и “Info” с пояснениями

В данной статье мы приводим некоторые примеры конструкций, реализованных с помощью тросовых систем "Spino" и "Info" с указанием их комплектации и с пояснениями.

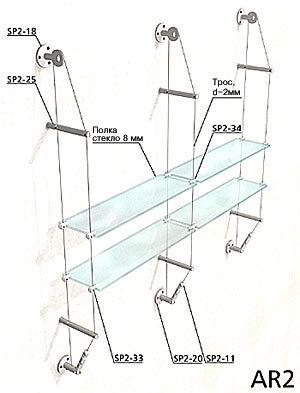

Пример AR2

Пример AR2.jpg



Трос d-2мм - 15 п/м
SP2-11 - 3 шт.
SP2-18 - 3 шт.
SP2-20 - 3 шт.
SP2-25 - 6 шт.
SP2-33 - 8 шт.
SP2-34 - 4 шт.
Полка,
стекло 8мм
- 4 шт.

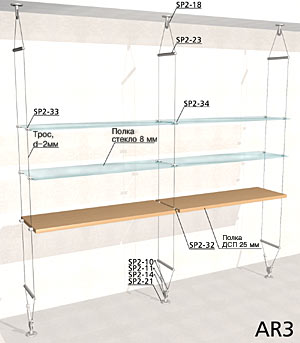

Пример AR3

Пример AR3.jpg

Трос d-2мм - 21 п/м
SP2-18 - 3 шт.
SP2-23 - 6 шт.
SP2-10 - 3 шт.
SP2-11 - 3 шт.
SP2-14 - 3 шт.
SP2-21 - 3 шт.
SP2-33 - 12 шт.
SP2-34 - 6 шт.
Полка,
ст.8мм
- 4 шт.
Полка,
ДСП 25мм
- 4 шт.

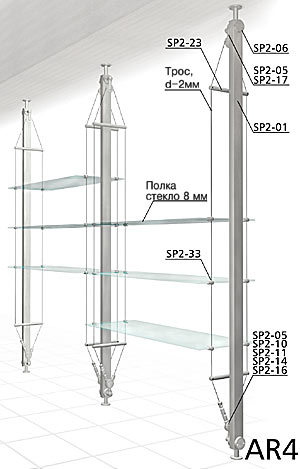

Пример AR4

Пример AR4.jpg


Трос d-2мм - 22 п/м
SP2-01 - 3 шт.
SP2-04 - 6 шт.
SP2-05 - 8 шт.
SP2-06 - 4 шт.
SP2-10 - 4 шт.
SP2-11 - 4 шт.
SP2-14 - 4 шт.
SP2-16 - 4 шт.
SP2-17 - 4 шт.
SP2-23 - 8 шт.
SP2-33 - 24 шт.
Полка,
ст.8мм
- 6 шт.

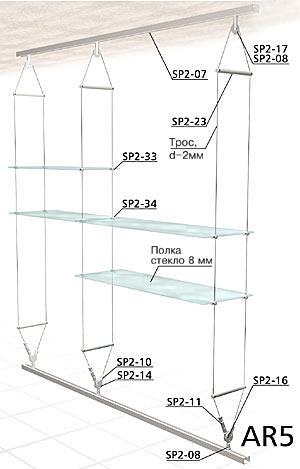

Пример AR5

Пример AR5.jpg
Трос d-2мм - 18 п/м
SP2-08 - 6 шт.
SP2-23 - 6 шт.
SP2-10 - 3 шт.
SP2-11 - 3 шт.
SP2-14 - 3 шт.
SP2-21 - 3 шт.
SP2-33 - 12 шт.
SP2-34 - 2 шт.
SP2-17 - 3 шт.
SP2-07 - 3,5 п/м
Полка, ст.8мм - 4 шт.

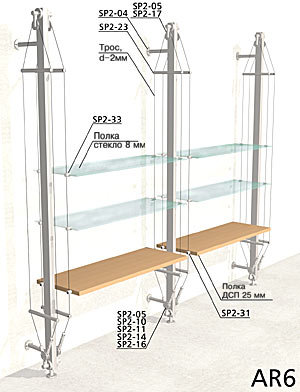

Пример AR6

Пример AR6.jpg

Трос d-2мм - 33п/м
SP2-01 - 3 шт.
SP2-04 - 9 шт.
SP2-05 - 8 шт.
SP2-06 - 4 шт.
SP2-10 - 4 шт.
SP2-11 - 4 шт.
SP2-14 - 4 шт.
SP2-16 - 4 шт.
SP2-17 - 4 шт.
SP2-23 - 8 шт.
SP2-33 - 16 шт.
SP2-31 - 8 шт.
Полка,
ст.8мм
- 4 шт.
Полка,
ДСП-25мм
- 2 шт.

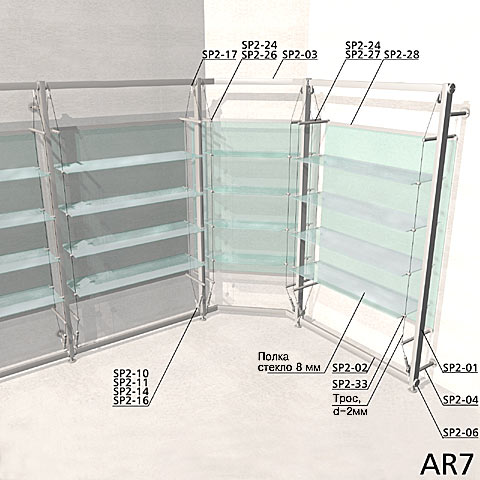

Пример AR7
Пример AR7.jpg
Трос d-2мм - 33 п/м
SP2-01 - 4 шт.
SP2-02 - 4 шт.
SP2-03 - 2 шт.
SP2-04 - 8 шт.
SP2-05 - 4 шт.
SP2-10 - 6 шт.
SP2-11 - 6 шт.
SP2-14 - 6 шт.
SP2-16 - 6 шт.
SP2-17 - 6 шт.
SP2-24 - 12 шт.
SP2-26 - 4 шт.
SP2-27 - 8 шт.
SP2-28 - 4,5 п/м
SP2-33 - 48 шт.
Полка, ст.8мм,
для угловой
секции
- 4 шт.
Полка, ст.8мм
для прямых
секций
- 8 шт.
Расчет приведен для двух прямых секций и одной угловой

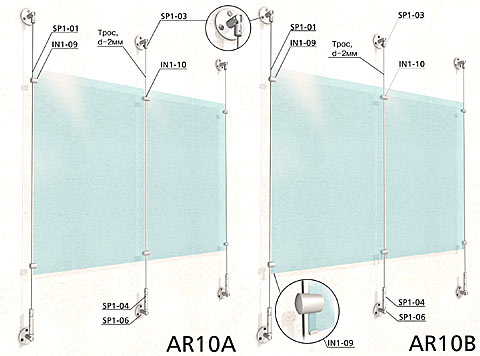

Примеры AR10A и AR10B

Примеры AR10A и AR10B.jpg
Расчет приведен для двух примеров.
Отличием примера AR10B от AR10A является использование в качестве вертикального полотна стекла или другого материала большого веса, для чего дополнительно на каждое полотно в его нижнюю часть устанавливаются два элемента IN1-09/6мм или IN1-09/10мм (см. выноски на примере AR10B), в зависимости от веса полотен.

Элементы IN1-09/6мм и IN1-09/10мм устанавливаются в держатели вертикальной панели (IN1-09 и IN1-10).

Трос d-2мм - 3 п/м
SP1-03 - 3 шт.
SP1-04 - 3 шт.
SP1-06 - 6 шт.
IN1-09 - 4 шт.
IN1-10 - 2 шт.
Вертикальное
полотно
- 2 шт.

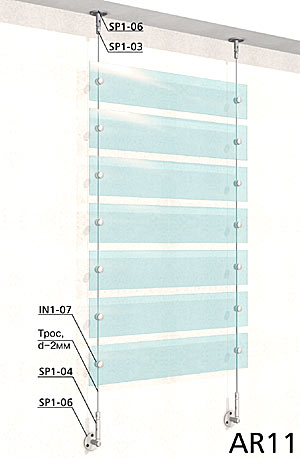

Пример AR11

Пример AR11.jpg

Трос d-2мм - 3 п/м
SP1-03 - 2 шт.
SP1-04 - 2 шт.
SP1-06 - 4 шт.
IN1-07 - 14 шт.
Горизонтальное
полотно
- 7 шт.

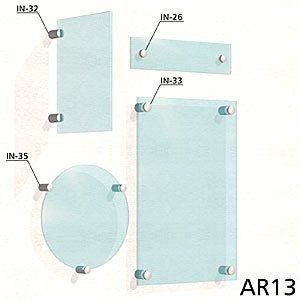

Пример AR13

Пример AR13.jpg

Пример AR13 А
IN-32 - 2 шт.
Вертикальное
полотно
- 1 шт.
Пример AR13 С
IN-26 - 2 шт.
Вертикальное
полотно
- 1 шт.
Пример AR13 B
IN-35 - 2 шт.
Вертикальное
полотно
- 1 шт.
Пример AR13 D
IN-33 - 2 шт.
Вертикальное
полотно
- 1 шт.
В примерах AR13 A и AR13 С установка вертикальной панели производится без сверления в ней отверстий.

В примерах AR13 B и AR13 D крепежные элементы устанавливаются в заранее просверленные отверстия вертикальной панели.

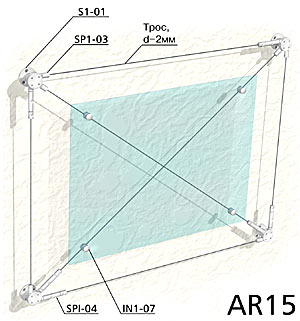

Пример AR15

Пример AR15.jpg

Трос d-2мм - 7 п/м
S1-01 - 4 шт.
SP1-03 - 6 шт.
SP1-04 - 6 шт.
IN1-07 - 4 шт.
Вертикальное
полотно
- 1 шт.
Установка крепежных элементов производится в заранее просверленные отверстия вертикальной панели.

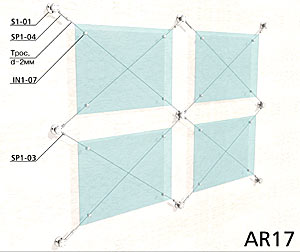

Пример AR17

Пример AR17.jpg

Трос d-2мм - 10 п/м
S1-01 - 9 шт.
SP1-03 - 8 шт.
SP1-04 - 8 шт.
IN1-07 - 12 шт.
Вертикальное
полотно
- 4 шт.

Установка крепежных элементов производится в заранее просверленные отверстия вертикальных панелей.
